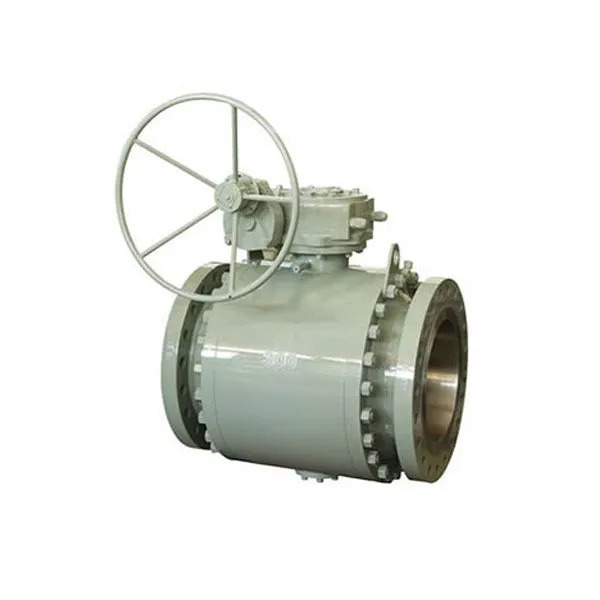

Van bi Trunnion bằng thép đúc

Tiêu chuẩn

Thiết kế& Sản xuất ： API 608, API 6D, ASME B16.34,

Mặt đối mặt: ASME B16.10 ， API 6D ， DIN 3202

Kích thước kết nối mặt bích ： ASME B16.5, ASME B16.47, DIN 2543 ～ 2550, ASME B16.25

Hàn mông ： ASME B16.25.

Kiểm tra và kiểm tra tài khoản: API 6D, API 598

Tính năng thiết kế

1. Van có niêm phong thân van đáng tin cậy và mô-men xoắn vận hành thấp: trên bộ đệm đóng gói có vòng đệm tiêu chuẩn, con dấu vòng chữ O, đảm bảo độ tin cậy cho con dấu thân van được làm như con dấu kép. Sau khi hỏa hoạn, việc bơm thêm mỡ làm kín và đóng gói bằng than chì sẽ giảm thiểu rò rỉ thân van. Với ổ trượt thân và ổ đỡ lực đẩy giúp van vận hành dễ dàng.

2. Theo nhu cầu lắp đặt hoặc vận hành, van có thể mở rộng thân. Van bi thân kéo dài đặc biệt được sử dụng cho những nơi đường ống cần được chôn trong đất, chẳng hạn như khí đốt thành phố. Chiều dài của thân kéo dài được xác định theo nhu cầu của khách hàng.

3. Dễ dàng vận hành: với hệ số ma sát nhỏ và khả năng tự bôi trơn tốt được sử dụng cho chân van và ổ trục, giúp giảm mômen hoạt động của van rất nhiều. vì vậy, ngay cả khi không có mỡ làm kín, van có thể hoạt động tốt trong thời gian dài.

4. Chức năng chặn và xả kép: van bi trục có lò xo căng trước, bất kể van ở vị trí mở hoàn toàn hoặc đóng hoàn toàn, ghế van chặn chất lỏng từ thượng lưu và hạ lưu, và đóng lại thân van được xả bằng van xả.

5. Chức năng tự động giảm áp suất: Khi nhiệt độ của môi chất trong khoang thân van tăng và áp suất tăng bất thường, nó không cần phải đi qua van an toàn, vì nó có thể tự động giảm áp suất cho chân van, điều này đảm bảo sự an toàn của van khi vận chuyển môi chất lỏng.

Ứng dụng:
