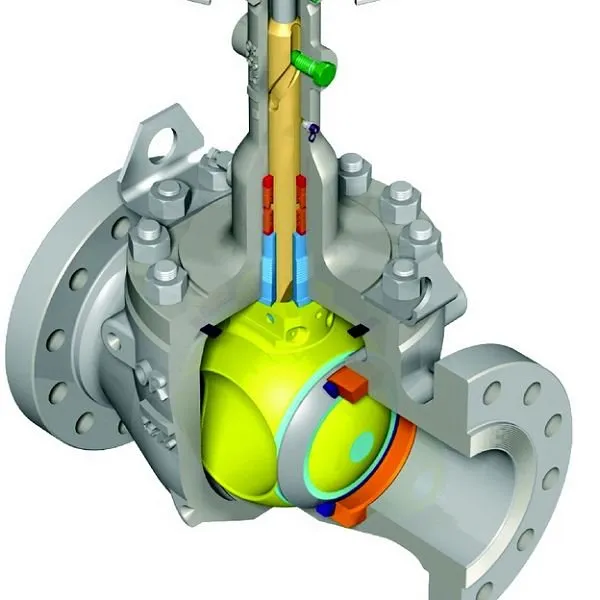

Van bi thân tăng

Ngày sản xuất:

Kích thước: 2 ”~ 42”

Lớp: 150LB 〜2500LB

Cơ thể rèn 3PCS

Cấu trúc bóng cố định, Cấu trúc DBB

Thiết bị chống tĩnh điện

Thân cây chống xì

Cấu trúc chống cháy

Ghế, thân thiết kế bơm mỡ con dấu khẩn cấp

Double Block And Bleed (DBB)

Tiêu chuẩn thiết kế:

Thiết kế Theo: ASME B16.34 / API 6D

Kiểm tra Theo: API 6D

Kết thúc RF: ASME B16.5

BW KẾT THÚC: ASME B16.25

Mặt đối mặt: ASME B16.10

Kiểm tra chống cháy Theo: API 607 ​​/ API 6FA

Môi trường axit: NACE MR 0175

Van bi được sử dụng chủ yếu để đóng ngắt khẩn cấp, phân phối và thay đổi hướng dòng chảy của môi chất trong đường ống. Van bi là loại van mới được sử dụng rộng rãi trong những năm gần đây.

Thuận lợi:

1. Van bi trục tăng. Đầu tiên, thân van được nâng lên để tách bi van ra khỏi chân van, sau đó thân van điều khiển bi van chuyển sang vị trí mở; khi van đóng, cuống van dẫn động viên bi van không chạm vào yên xe.

2. Van bi thông qua van bi có kết cấu trục quay cố định đảm bảo đóng mở van nhanh chóng, mô men xoắn thấp, đóng mở dễ dàng.

3. Cấu trúc thân van áp dụng thiết kế gắn trên.

4. Van có đặc tính làm kín lâu dài và liên tục.

5. Bề mặt làm kín van bi và bề mặt làm kín chân van áp dụng thiết kế không ma sát để đảm bảo tuổi thọ lâu dài của thân làm kín van.

6. Chân van được nhúng vào thân van bằng phương pháp ép nguội can thiệp cơ học, và chân van không được lắp đặt bằng cách hàn, ren hoặc kết dính.

7. Van bi cắt có thiết kế cọ rửa không có chân van.

8. Bề mặt làm kín của bi van sử dụng cacbua xi măng gốc niken, Hastelloy hoặc hàn bề mặt hợp kim khác, độ kín và tuổi thọ làm kín lâu dài của van trong các điều kiện khắt khe nhất.

9. Van có khả năng làm kín hai chiều và chịu được chênh lệch áp suất hai chiều.

10. Thiết kế chống cháy của van

11. Thân van của van tạo thành mạch điện liên tục giữa đai ốc, nắp ca-pô, thân van và lõi bi, đạt được hiệu quả chống tĩnh điện.

12. Để nâng cao độ tin cậy, an toàn và khả năng làm kín của van, và giảm tỷ lệ hỏng hóc, độ kín khí áp suất thấp của van không dựa vào lò xo của chân van để đạt được.

13. Vị trí của trụ van và bi van được điều khiển bởi sự hợp tác của chốt dẫn hướng trục van và chốt van.

14. Kích thước lắp đặt của van giống như van hiện có và nó có khả năng hoán đổi cho nhau tốt.

Ứng dụng:
