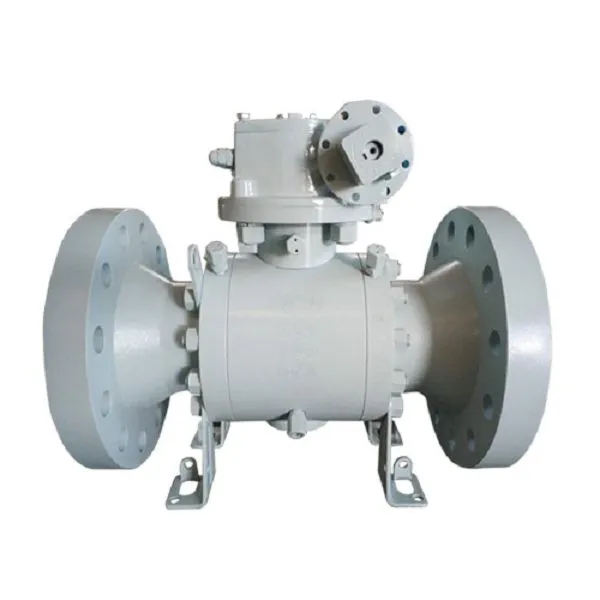

Van bi Trunnion rèn

Ngày sản xuất:

Kích thước: 2 ”~ 28”

Lớp: 150LB 〜2500LB

Cơ thể rèn

Cấu trúc bóng cố định, Cấu trúc DBB

Thiết bị chống tĩnh điện

Thân cây chống xì

Cấu trúc chống cháy

Ghế, thân thiết kế bơm mỡ con dấu khẩn cấp

Double Block And Bleed (DBB)

Tiêu chuẩn thiết kế:

Thiết kế Theo: ASME B16.34 / API 6D

Kiểm tra Theo: API 6D

Kết thúc RF: ASME B16.5

BW KẾT THÚC: ASME B16.25

Mặt đối mặt: ASME B16.10

Kiểm tra chống cháy Theo: API 607 ​​/ API 6FA

Môi trường axit: NACE MR 0175

Thuận lợi:

Van bi trục thép rèn, thân van được chia thành ba phần dọc theo mặt cắt vuông góc với trục của kênh van ở hai chân van. Toàn bộ van đối xứng dọc theo trục tâm của thân. Nó chủ yếu được sử dụng trong đường ống Cắt, phân phối và thay đổi hướng dòng chảy của môi chất. Cấu trúc trục lớn của nó đảm bảo vị trí tâm bi chính xác dưới áp suất cao, đảm bảo hiệu suất hoạt động của van tốt; chân van tiêu chuẩn sử dụng cấu trúc lò xo để đẩy chân van về phía quả bóng, đảm bảo hiệu suất bịt kín hai chiều tốt cho đầu vào và đầu ra; Với van xả, khoang của thân van có thể xả ra bên ngoài; trục quay sử dụng cấu trúc bảo vệ chống xì để ngăn rò rỉ một cách hiệu quả; hệ số ma sát thấp của ổ trục giảm thiểu mômen xoắn và tạo điều kiện cho việc đóng mở van; thân van và thân van có hiệu quả Tiếp xúc, làm cho thiết bị nối đất chống tĩnh điện vượt trội về hiệu suất, v.v. Nó có ưu điểm là hiệu suất tuyệt vời, độ tin cậy cao, nhiều mục đích sử dụng và giá cả hợp lý. Áp dụng cho: hóa chất, dầu khí, khí đốt tự nhiên, luyện kim và các ngành công nghiệp khác và các đường ống dẫn khí đốt tự nhiên đường dài có chứa phương tiện hydro sunfua, nhiều tạp chất và ăn mòn nghiêm trọng.

Ứng dụng:

Chú phổ biến: van bi trunnion rèn, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy
