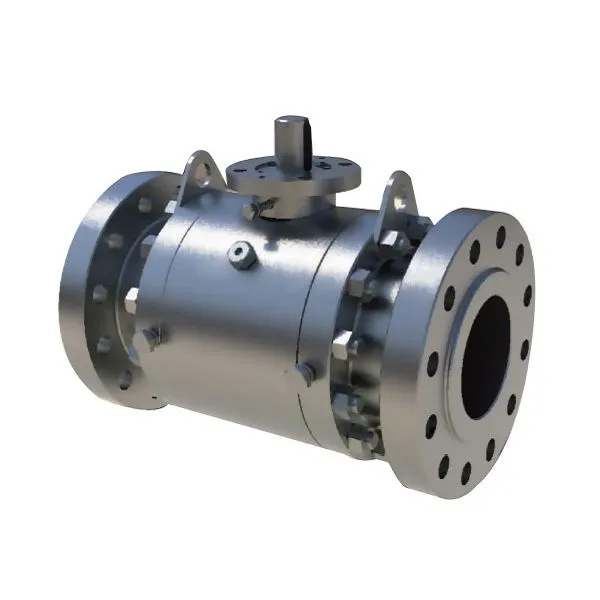

Van bi an toàn chống cháy

Ngày sản xuất:

Kích thước: 1 ”~ 56”

Lớp: 150LB 〜2500LB

Thiết bị chống tĩnh điện

Thân cây chống xì

Cấu trúc chống cháy

Tiêu chuẩn thiết kế:

Thiết kế Theo: ASME B16.34 / API 6D

Kiểm tra Theo: API 6D

Kết thúc RF: ASME B16.5

BW KẾT THÚC: ASME B16.25

Mặt đối mặt: ASME B16.10

Kiểm tra chống cháy Theo: API 607 ​​/ API 6FA

Môi trường axit: NACE MR 0175

Thiết kế cấu trúc chống cháy

Van bi chống cháy là kết cấu bi cố định, đầu ngược dòng được làm kín làm phớt chính, có chức năng DBB. Khi con dấu còn nguyên vẹn, chân van ngược dòng có thể được quan sát thông qua lỗ thoát hoặc lỗ thông hơi ở giữa khi van mở hoàn toàn hoặc đóng hoàn toàn. Cho dù có bị rò rỉ. Trong điều kiện sử dụng bình thường, khoang giữa của van bi đường ống không được điều áp. Trong trường hợp xảy ra tai nạn hỏa hoạn, thiết kế hợp lý của kết cấu chống cháy chân van có thể làm chậm tiến trình của môi chất có áp suất ngược dòng đi vào khoang giữa và tránh rò rỉ môi chất và rò rỉ bên trong do sự gia tăng áp suất của khoang giữa. . Chân van với thiết kế kết cấu chống cháy tốt là biện pháp tích cực để đảm bảo an toàn và hiệu quả chống cháy của van bi đường ống.

Trong thiết kế kết cấu PCCC thì thiết kế kết cấu PCCC chân van là mấu chốt. Chân van có hiệu quả chống cháy tốt. Trong tình trạng sự cố cháy có thể làm giảm áp lực của kết cấu PCCC thân van và thiết kế kết cấu PCCC giữa thân van và thân van trái và phải.

Phớt mềm giữa bệ van và bóng trước khi bu lông

Phốt kim loại giữa bệ van và bóng sau khi đốt

Ứng dụng:

Chú phổ biến: van bi an toàn chống cháy, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy
