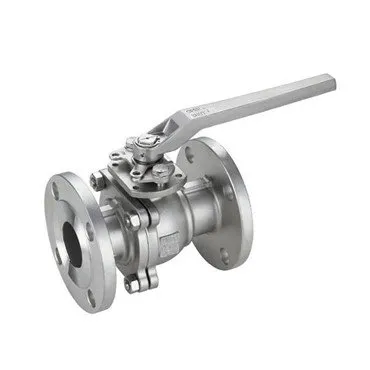

Van bi nổi bằng thép rèn 2PC

Ngày sản xuất:

Kích thước: 1/2 ”~ 10”

Lớp: 150LB 〜2500LB

Cơ thể rèn 2PCS

Cấu trúc bóng nổi, RB& FB

Thiết bị chống tĩnh điện

Thân cây chống xì

Cấu trúc chống cháy

Tiêu chuẩn thiết kế:

Thiết kế Theo: ASME B16.34 / API 6D / BS5351

Kiểm tra Theo: API 598 / BS6755

Kết thúc RF: ASME B16.5

BW KẾT THÚC: ASME B16.25

Mặt đối mặt: ASME B16.10

Kiểm tra chống cháy Theo: API 607 ​​/ API 6FA

Môi trường axit: NACE MR 0175

Thuận lợi:

1. Cấu trúc chống cháy

Van được cung cấp hai vòng đệm ở mỗi bộ phận làm kín, vòng đệm chữ O đầu tiên và vòng đệm graphit thứ hai cho vòng đệm chống cháy phụ. Vòng đệm chống cháy được đặt giữa thân van và thân bi. Khi chân van mềm bị cháy, thân bi tiếp xúc với môi làm kín dưới tác động của áp suất để tạo thành một vòng đệm nhằm ngăn chặn một số lượng lớn các sự cố rò rỉ trung bình.

2. thiết bị còn hàng

Tấm khóa được thiết kế trên van. Khi van ở vị trí mở hoàn toàn hoặc đóng hoàn toàn, van có thể được khóa lại để tránh việc người khác thay đổi trạng thái làm việc của van.

Cấu trúc khóa

3. thiết bị chống tĩnh điện

Van được thiết kế để đáp ứng các yêu cầu chống tĩnh điện. Giữa bi và bầu van, giữa bầu van và ruột van có lò xo chống tĩnh điện và bi nhỏ để giữ tính dẫn điện liên tục giữa bi và bầu van, giữa bầu van và thân van, do đó. tĩnh điện sinh ra do ma sát giữa bi và bệ van trong quá trình đóng cắt có thể được dẫn xuống đất qua thân van, nhằm ngăn ngừa cháy nổ và các nguy cơ khác do tia lửa tĩnh điện gây ra.

Cấu trúc chống tĩnh điện

4. khoan kết nối tiêu chuẩn được bảo tồn

Việc khoan mặt bích tiêu chuẩn có thể dành riêng trên thân van cho các nhu cầu khác nhau của khách hàng.

Ứng dụng:
